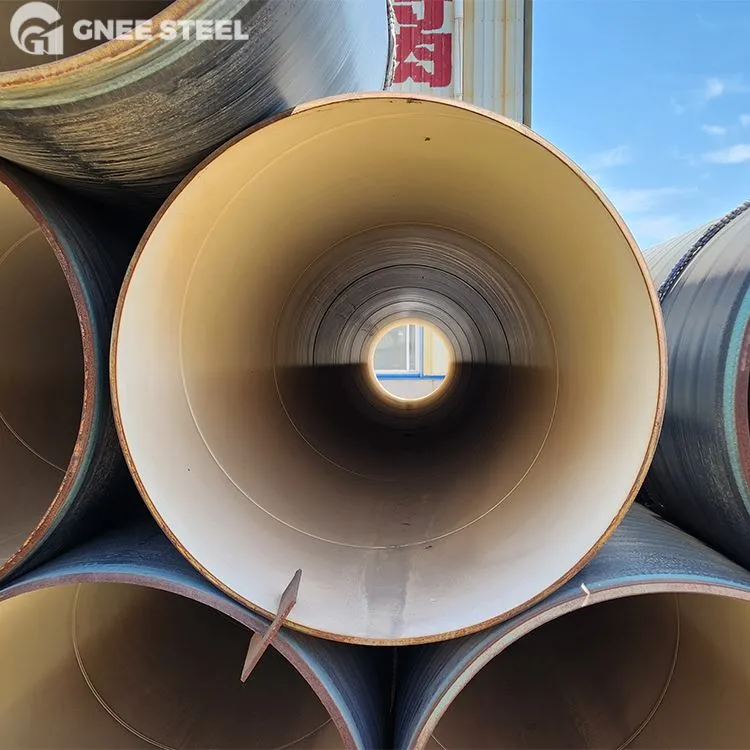

API 5L X65 LSAW Welded Line Pipe
Σωλήνας API 5L X65 LSAW (Longitudinal Submerged Arc Welded) είναι ένας-σωλήνας υψηλής αντοχής που χρησιμοποιείται ευρέως σε συστήματα μεταφοράς πετρελαίου, αερίου και άλλων ρευστών υψηλής-πίεσης και μεγάλων αποστάσεων. Με ελάχιστη αντοχή διαρροής 448 MPa (65 ksi), προσφέρει εξαιρετική συγκολλησιμότητα, σκληρότητα και αντοχή στη διάβρωση, καθιστώντας το μια κύρια επιλογή για χερσαία και υπεράκτια έργα αγωγών.
Χρειάζεστε σωλήνα API 5L X65 για γραμμές πετρελαίου/φυσικού αερίου υψηλής-πίεσης; Οι σωλήνες βαθμού PSL2 πληρούν τις απαιτήσεις αντοχής σε κρούση -40 μοιρών και ξινής εξυπηρέτησης.Λάβετε μια δωρεάν αναφορά δοκιμής υλικού τώρα!
Αγωγός API 5L X65 για πετρέλαιο και φυσικό αέριο Προδιαγραφές
| Είδος | Παράμετρος |
|---|---|
| Πρότυπο | API 5L / ISO 3183 |
| Βαθμός | X65 / L450 |
| Διαδικασία Παραγωγής | Διαμήκης συγκόλληση υποβρύχιου τόξου (LSAW), JCOE, UOE |
| Εύρος εξωτερικής διαμέτρου | Φ219 mm έως Φ1422 mm (8"–56") |
| Εύρος πάχους τοίχου | 6–40 mm (προσαρμόσιμο) |
| Μήκος | SRL (μονό τυχαίο μήκος), DRL (διπλό τυχαίο μήκος) ή σταθερό μήκος |
| Επίπεδο προδιαγραφών προϊόντος | PSL1, PSL2 (συμπεριλαμβανομένης της Sour Service) |
Μηχανικές ιδιότητες σωλήνα λαδιού API 5L X65 (Απαιτήσεις PSL2)
| Ιδιοκτησία | Απαίτηση (PSL2) |
|---|---|
| Ελάχιστη ισχύς απόδοσης | Μεγαλύτερο ή ίσο με 448 MPa(65 ksi) |
| Αντοχή εφελκυσμού | Μεγαλύτερο ή ίσο με 535 MPa |
| Απόδοση-προς-Λόγος εφελκυσμού (Y/T) | Μικρότερο ή ίσο με 0,93 |
| Επιμήκυνση | Μεγαλύτερο ή ίσο με 18% (διαφέρει ανάλογα με τη διάμετρο και το πάχος του τοιχώματος) |
| Charpy V-Notch Impact Energy στους -20 βαθμούς | Μεγαλύτερο ή ίσο με 80 J |
| Σκληρότητα (HV10) | Μικρότερο ή ίσο με 250 HV |
Σωλήνες γραμμής API 5L X65 για χημική σύνθεση πετρελαίου και αερίου (PSL2, Μέγιστο %)
| Στοιχείο | Μέγιστο περιεχόμενο (%) | Σημειώσεις |
|---|---|---|
| Άνθρακας (C) | Μικρότερο ή ίσο με 0,28 | Ελεγχόμενο CEQ για συγκολλησιμότητα |
| Μαγγάνιο (Mn) | Μικρότερο ή ίσο με 1,40 | Ενισχύει τη δύναμη και τη σκληρότητα |
| Φώσφορος (P) | Μικρότερο ή ίσο με 0,025 | Μειώνει την ευθραυστότητα |
| Θείο (S) | Μικρότερο ή ίσο με 0,015 | Ελαχιστοποιεί τον διαχωρισμό και το θερμό ράγισμα |
| Βανάδιο (V), Νιόβιο (Nb), Τιτάνιο (Ti) | Ίχνη προσθήκες | Εξευγενισμός και ενίσχυση κόκκων |
| Ισοδύναμο άνθρακα (CEQ) | Μικρότερο ή ίσο με 0,43 | Υποχρεωτικό για το PSL2 για τη διασφάλιση της συγκολλητικότητας |
Τύποι άκρων σωλήνων για API 5L X65 Carbon Steel Line Pipe
| Τύπος | Περιγραφή |
|---|---|
| Λοξοσκεπείς άκρες | Το πιο συνηθισμένο, προετοιμασμένο για συγκόλληση πεδίου, γωνία λοξοτομής συνήθως 30 μοίρες ± 5 μοίρες |
| Απλά άκρα | Χρησιμοποιείται για κοντές συνδέσεις ή φλάντζες |
| Άκρες με σπείρωμα | Με ζεύξη, κατάλληλο για εφαρμογές μικρής-διαμέτρου ή επισκευής |
| Αυλάκια | Για εγκατάσταση γρήγορης ζεύξης, που χρησιμοποιείται συνήθως σε αστικά δίκτυα κοινής ωφέλειας |
API 5L X65 Γραμμές αγωγών πετρελαίου και φυσικού αερίου Διαδικασίες παραγωγής
Προεπεξεργασία πλακών
Τα πηνία ή οι πλάκες θερμής-έλασης ισοπεδώνονται και αλέθονται για να διασφαλιστεί η ποιότητα των άκρων και η ακρίβεια διαμόρφωσης.
Διαδικασία Διαμόρφωσης
JCOE: Προοδευτική διαμόρφωση πρέσας, κατάλληλη για μεσαίες έως μεγάλες διαμέτρους με χαμηλότερο κόστος εξοπλισμού.
UOE: Η υδραυλική διαμόρφωση ενός σταδίου- προσφέρει ανώτερη ακρίβεια διαστάσεων, ιδανική για σωλήνες με πάχος-με μεγάλο-τοιχώματα.
Συγκόλληση
Χρησιμοποιείται συγκόλληση με υποβρύχιο τόξο πολλαπλών-συρμάτων (SAWL), σε συνδυασμό με επιθεώρηση υπερήχων σε πραγματικό χρόνο για τη διασφάλιση της ακεραιότητας της συγκόλλησης.
Επέκταση
Η πλήρης-μηχανική διαστολή του σώματος εξαλείφει τις υπολειπόμενες καταπονήσεις και βελτιώνει τη σταθερότητα των διαστάσεων και τη διάρκεια ζωής της κόπωσης.
Κατεργασία με θερμοκρασία
PSL1: Προαιρετική κανονικοποίηση ή TMCP (Θερμο-Διαδικασία Μηχανικού Ελέγχου)
PSL2: Συνήθως απαιτεί κανονικοποίηση, TMCP ή σβήσιμο και σκλήρυνση (Q&T), ειδικά για παραλλαγές X65Q
Δημοσίευση-Επεξεργασία
Υδροστατική δοκιμή (1,5× πίεση σχεδιασμού, διατηρήθηκε για 10 δευτερόλεπτα)
Αντιδιαβρωτική επίστρωση (π.χ. 3PE, FBE)
100% μη-μη καταστροφικές δοκιμές (UT, RT, ET)
API 5L X65 Line Pipes for πετρελαίου & φυσικού αερίου Συνθήκες παράδοσης
| Κατάσταση | Περιγραφή |
|---|---|
| PSL1 | Ο κατασκευαστής μπορεί να επιλέξει τον όρο παράδοσης (π.χ. ως-ρολό, κανονικοποιημένο) |
| PSL2 | Πρέπει να συμμορφώνεται με τις παραγγελθείσες προδιαγραφές, συνήθως: |
| - Κανονικοποιήθηκε | |
| - TMCP (Θερμο-Διαδικασία Μηχανικού Ελέγχου) | |
| - Σβησμένο και μετριασμένο (Q&T)για κατηγορία X65Q |
Εφαρμογές συγκολλημένων σωλήνων API 5L X65 Carbon Steel
Αγωγοί πετρελαίου και φυσικού αερίου σε μεγάλες αποστάσεις: π.χ. Κίνα-Ανατολική γραμμή Ρωσίας, Γραμμή D Κεντρικής Ασίας
Αστικά δίκτυα αερίου υψηλής πίεσης{{0}: Φ406 mm και κάτω για σταθμούς πύλης πόλης έως σταθμούς ρύθμισης πίεσης
Υπεράκτια Μηχανική: Υποθαλάσσιοι αγωγοί, συμβατοί με καθοδική προστασία έως και 1800 m βάθος νερού
Ξινά Περιβάλλοντα Εξυπηρέτησης: Η ποιότητα X65MS αντιστέκεται στη διάβρωση H2S, κατάλληλη για πεδία αερίου υψηλής περιεκτικότητας- σε θείο
Ακραίες Κλιματικές Ζώνες: Εξαιρετική αντοχή σε χαμηλή-θερμοκρασία έως και -40 βαθμούς , ιδανική για περιοχές της Αρκτικής και των μόνιμων παγετώνων
Διασφάλιση ποιότητας σωλήνων γραμμής υψηλής απόδοσης API 5L X65
| Απαίτηση | PSL1 | PSL2 |
|---|---|---|
| Συγκόλληση NDT | Δειγματοληπτική επιθεώρηση | 100% ογκομετρική επιθεώρηση (UT/RT) |
| Σώμα NDT | Δεν απαιτείται | 100% επιθεώρηση σώματος (UT/ET) |
| Δοκιμή πρόσκρουσης Charpy | Όχι υποχρεωτικό | Υποχρεωτικό στους -20 βαθμούς (Μεγαλύτερο ή ίσο με 80 J) |
| Δοκιμή HIC/SSC | Δεν απαιτείται | Απαιτείται για εφαρμογές ξινής υπηρεσίας |
| Τρίτος-Επιθεώρηση | Προαιρετικός | Υποχρεωτικό (π.χ. αναφορές SGS, BV) |
Εργοστάσιο αγωγών API 5L
Συσκευασία και αποστολή σωλήνων API 5L Line
FAQ
Ποια είναι η διαφορά μεταξύ του σωλήνα X60 και του X65;
Η ελάχιστη ισχύς διαρροής του X65 είναι 450 MPa, που είναι υψηλότερη από τα 415 MPa του X60. Έχει καλύτερη ικανότητα να φέρει πίεση και δομική αντοχή και είναι κατάλληλο για περιβάλλοντα υψηλής-πίεσης και σκληρά, όπως βαθιά θάλασσα και υψηλό κρύο. Ο έλεγχος ισοδύναμου άνθρακα X65 είναι αυστηρότερος από την άποψη της χημικής σύνθεσης (Μικρότερο ή ίσο με 0,45%) και η ανθεκτικότητα στην κρούση (-20 μοίρες ενέργεια πρόσκρουσης Charpy μεγαλύτερη από ή ίση με 80J) και οι απαιτήσεις μη{11}μη καταστροφικών δοκιμών σύμφωνα με το πρότυπο PSL2 είναι πιο αυστηρές, κατάλληλες για συνθήκες εργασίας με χαμηλή θερμοκρασία12}και{11}. Το X65 έχει μεγαλύτερη απόδοση και ασφάλεια, αλλά το κόστος είναι υψηλότερο. Η επιλογή πρέπει να εξεταστεί πλήρως με βάση την πίεση μεταφοράς, τις περιβαλλοντικές συνθήκες και τα πρότυπα του έργου.
Τι τύπος σωλήνα είναι ο API 5L X65;
Ανήκει ο χάλυβας αγωγών API 5L X65χωρίς ραφήήσυγκολλημένοι χαλύβδινοι σωλήνεςγια μεταφορά πετρελαίου και φυσικού αερίου υψηλής-αντοχής, που χρησιμοποιείται κυρίως σε συστήματα αγωγών μεγάλων αποστάσεων και υψηλής-πίεσης για ρευστά όπως το πετρέλαιο και το φυσικό αέριο. Είναι ένας από τους βασικούς αγωγούς στη σύγχρονη ενεργειακή υποδομή.
