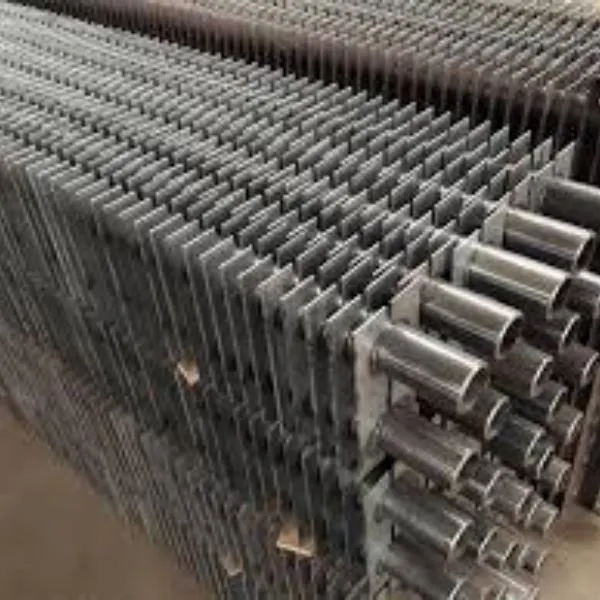

Παράλληλοι σωλήνες με πτερύγια|Ορθογώνιοι σωλήνες με πτερύγια

Περιγραφή προϊόντων

Τι είναι οι παράλληλοι σωλήνες με πτερύγια;

Οι παράλληλοι σωλήνες με πτερύγια είναι κατασκευασμένοι από συγκολλημένα τετράγωνα πτερύγια. Ονομάστηκε επίσης σωλήνες τύπου H με πτερύγια. Οι παράλληλοι σωλήνες με πτερύγια μπορεί να είναι διπλοί ή μονοί σωλήνες. Οι παράλληλοι σωλήνες με πτερύγια κατασκευάζονται με συγκόλληση με αντίσταση των πτερυγίων σε σωλήνες.

Εφαρμογές παράλληλων σωλήνων με πτερύγια:

Οι παράλληλοι σωλήνες με πτερύγια ενσωματώνονται σε μεγάλο βαθμό για τυπικές εφαρμογές με λέβητες ανάκτησης απορριμμάτων θερμότητας και εξοικονομητές που λειτουργούν με άνθρακα, βαρύ μαζούτ, βιομηχανικά απόβλητα ή καύση οικιακών απορριμμάτων.

Οι παράλληλοι σωλήνες με πτερύγια επιτρέπουν τη χρήση σε όλα τα συμβατικά συστήματα καθαρισμού: αμμοβολή, φύσημα αέρα ή ατμού, πλύσιμο…

Ο σχεδιασμός «Double H» για συγκόλληση διπλών σωλήνων με τα χαλύβδινα πτερύγια ταυτόχρονα. Αυτή η διαμόρφωση μπορεί να μειώσει τον αριθμό των στηριγμάτων που απαιτούνται λόγω της εγγενούς ακαμψίας της.

Παράλληλοι σωλήνες με πτερύγιαπλεονέκτημα,

Η ευθυγράμμιση των πτερυγίων στη δέσμη επιτρέπει τη δημιουργία αυτοκαθαριζόμενων παράλληλων καναλιών, με χαμηλές πτώσεις πίεσης.

Παράλληλοι σωλήνες με πτερύγια Εστίαση

Βήμα πτερυγίου από 10 έως 30 mm.

Μήκος σωλήνα έως 15 μέτρα.

Οι διακοπές των πτερυγίων μπορούν να γίνουν κατόπιν αιτήματος.

Υλικό παράλληλων σωλήνων με πτερύγια:

Υλικό βάσης για σωλήνα και πτερύγια: ανθρακούχο χάλυβα A179, A192, κράμα χάλυβα σύμφωνα με το A213 A335, ανοξείδωτο χάλυβα A312, Συμβατό με σωλήνες με πτερύγια από χυτοσίδηρο για υβριδικές μονάδες. Ειδικές διαστάσεις πτερυγίων κατόπιν παραγγελίας.

Σύμφωνα με τις απαιτήσεις της εγχώριας αγοράς, μετά από χρόνια εμπειρίας και μάθησης από προηγμένες χώρες, η εταιρεία μας αναβάθμισε τον εξοπλισμό συγκόλλησης σωλήνων με πτερύγια τύπου H/Parallel finned tubes, ο οποίος διαθέτει υψηλό βαθμό αυτοματισμού. Η τεχνολογία συγκόλλησης και η ποιότητα του προϊόντος έχουν φθάσει στην πιστοποίηση του Διεθνούς Νηογνώμονα και άλλων έγκυρων φορέων πιστοποίησης.

1. Σωλήνας με πτερύγια τύπου H/Σωλήνες με παράλληλο πτερύγιο Αντοχή και σταθερότητα συγκόλλησης

1.1 Δοκιμή δύναμης έλξης: μεγαλύτερη από 200 MPa ή μερική σχίση χαλύβδινου σωλήνα

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Σταθερότητα της αντοχής συγκόλλησης: το πρώτο κομμάτι κάθε βάρδιας πρέπει να συγκολλάται για να πληροί τις απαιτήσεις του 2.1 ή 2.2

1.4 Δοκιμή αντίστασης κάμψης συγκόλλησης: τα πτερύγια κάμπτονται 20 μοίρες αριστερά και δεξιά, κάμπτονται αριστερά και δεξιά δύο φορές και η συγκόλληση δεν έχει ρωγμές

1.5 Δοκιμή σφύρας: χτυπήστε το πάνω μέρος του πτερυγίου παράλληλα με τον χαλύβδινο σωλήνα μέχρι να πέσει το πτερύγιο και το ίδιο το πτερύγιο δεν θα σπάσει

1.6 Εάν η δοκιμή αποτύχει, πρέπει να ενεργοποιηθεί η λειτουργία ανόπτησης

2. Ζώνη που επηρεάζεται από τη θερμότητα σωλήνας τύπου Η με πτερύγια/Σωλήνες παράλληλων πτερυγίων

Μέτρηση με μικροσκόπιο και μετρητή μικροσκληρότητας

Το βάθος της επηρεαζόμενης από τη θερμότητα ζώνη του χαλύβδινου σωλήνα είναι μικρότερο από 0,5 mm

3. Ακρίβεια διαστάσεων σωλήνα με πτερύγια τύπου H/Σωλήνες παράλληλων πτερυγίων

3.1 Συνολικό μήκος τμήματος πτερυγίου - 1mm~+1mm ακρίβεια τμηματικής κίνησης - 0.5mm~+0.5mm

3.2 Διάστιχο - 0.2mm~+0.2mm

3.3 Κατακόρυφη θέση πτερυγίων και χαλύβδινων σωλήνων - 1 μοίρες ~+1 μοίρες

3.4 Η επιπεδότητα των συγκολλημένων πτερυγίων στην ίδια ομάδα είναι - 0.2 mm~+0.2 mm, εκτός από τη διαφορά ύψους που προκαλείται από την ανοχή πάχους των πτερυγίων

3.5 Διαφορά ύψους συγκολλημένων πτερυγίων στην ίδια ομάδα - 0.2mm~+0.2mm

3.6 Ανοχή απόστασης κέντρου διπλού σωλήνα - 0.5mm~+0.5mm

3.7 Υπό τις συνθήκες του ίδιου υλικού χαλύβδινων σωλήνων, της ίδιας απόστασης φύλλων και του ίδιου αριθμού φύλλου, η αλλαγή μήκους διαφορετικών σωλήνων με πτερύγια μετά τη συγκόλληση είναι συνεπής

4. Ταχύτητα συγκόλλησης σωλήνων με πτερύγια τύπου H/Παράλληλων σωλήνων με πτερύγια

Εξωτερική διάμετρος σωλήνα βάσης 25~51, πάχος πτερυγίου 2 mm, κάθε ζεύγος χρόνου συγκόλλησης μικρότερο από 3 δευτερόλεπτα (εξαιρουμένου του χρόνου τροφοδοσίας και εκφόρτωσης και του χρόνου ανόπτησης)
