Τι είναι ο αγκώνας
Αγκώνας είναι ένα εξάρτημα σωλήνων που χρησιμοποιείται για την αλλαγή της κατεύθυνσης των σωληνώσεων σε συστήματα σωληνώσεων, που εφαρμόζεται κυρίως σε υδραυλικές εγκαταστάσεις και εγκαταστάσεις θέρμανσης.

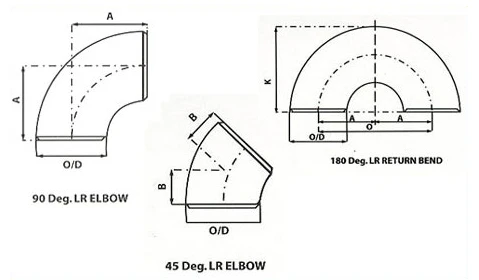

Ταξινόμηση ανά γωνία:
Τυπικές γωνίες: 45 μοίρες, 90 μοίρες, 180 μοίρες.
Μη -τυπικές γωνίες (για ειδικές μηχανικές ανάγκες): 60 μοίρεςκ.λπ.
Ορίζεται ως αγκώναόταν τοακτίνα κάμψης Μικρότερη ή ίση με 1,5 φορές τη διάμετρο του σωλήνα.
Υλικά & Μέθοδοι Σύνδεσης:
Υλικά: Χυτοσίδηρος, ελατός σίδηρος, ανοξείδωτος χάλυβας, κραματοποιημένος χάλυβας, ανθρακούχο χάλυβας, μη-σιδηρούχα μέταλλα και πλαστικά.
Μέθοδοι σύνδεσης: Άμεση συγκόλληση, σύνδεση φλάντζας, σύνδεση ζεστού-τήγματος, σύνδεση ηλεκτροσύντηξης, σύνδεση με σπείρωμα και σύνδεση υποδοχής.
Διαδικασίες Παραγωγής:
Με μέθοδο παραγωγής: Συγκολλημένος αγκώνας, σταμπωτός αγκώνας, αγκώνας με ώθηση-σχηματισμένος, χυτός αγκώνας.
Βασικές τεχνικές παραγωγής:
Σχηματισμός θερμής ώθησης (ομοιόμορφο πάχος τοιχώματος, συνεχής λειτουργία – κύρια μέθοδος για αγκώνες από ανθρακούχο χάλυβα).
Διαμόρφωση σφράγισης.
Συγκόλληση πλακών.
Επιφανειακή επεξεργασία: Αμμοβολή και αντιδιαβρωτική επίστρωση-.
Συσκευασία: Τα μεγάλα μεμονωμένα κομμάτια απαιτούν ανεξάρτητα κουτιά με επισημασμένες παραμέτρους διαστάσεων.
Εφαρμογές:
Χρησιμοποιείται ευρέως σεχημικά, κατασκευές, πετρέλαιο, ηλεκτροπαραγωγή, ναυπηγικήκαι άλλα πεδία μηχανικής. Οι αγκώνες εξυπηρετούν δύο βασικές λειτουργίες στα συστήματα σωληνώσεων:
Αλλαγή κατεύθυνσης.
Σωλήνες σύνδεσης διαφορετικών διαμέτρων.
Προσδιορισμός
| Υλικό | Ανοξείδωτος χάλυβας ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, 316/316L, 316/316L, DIN. 1,4401, DIN 1,4404 |
| Διάσταση | ANSI B16.9, ANSI B16.28, MSS-SP-43 Type A, MSS-SP-43 Type B, JIS B2312, JIS B2313 |
| Πάχος | Πρόγραμμα 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS κ.λπ. |
| Μέγεθος | 1/2 ίντσα – 48 ίντσες (Για μεγαλύτερα εξαρτήματα σωλήνων, συνήθως απαιτείται προσαρμοσμένος σχεδιασμός και κατασκευή) |
| Υλικό | Ανθρακούχο χάλυβα ASME / ASTM SA / A234 WPB, DIN 1.0405 |
| Διάσταση | ANSI B16.9, ANSI B16.28, JIS B2312, JIS B2313 |
| Πάχος | Πρόγραμμα 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS κ.λπ. |
| Μέγεθος | 1/2 ίντσα – 48 ίντσες (Για μεγαλύτερα εξαρτήματα σωλήνων, συνήθως απαιτείται προσαρμοσμένος σχεδιασμός και κατασκευή) |

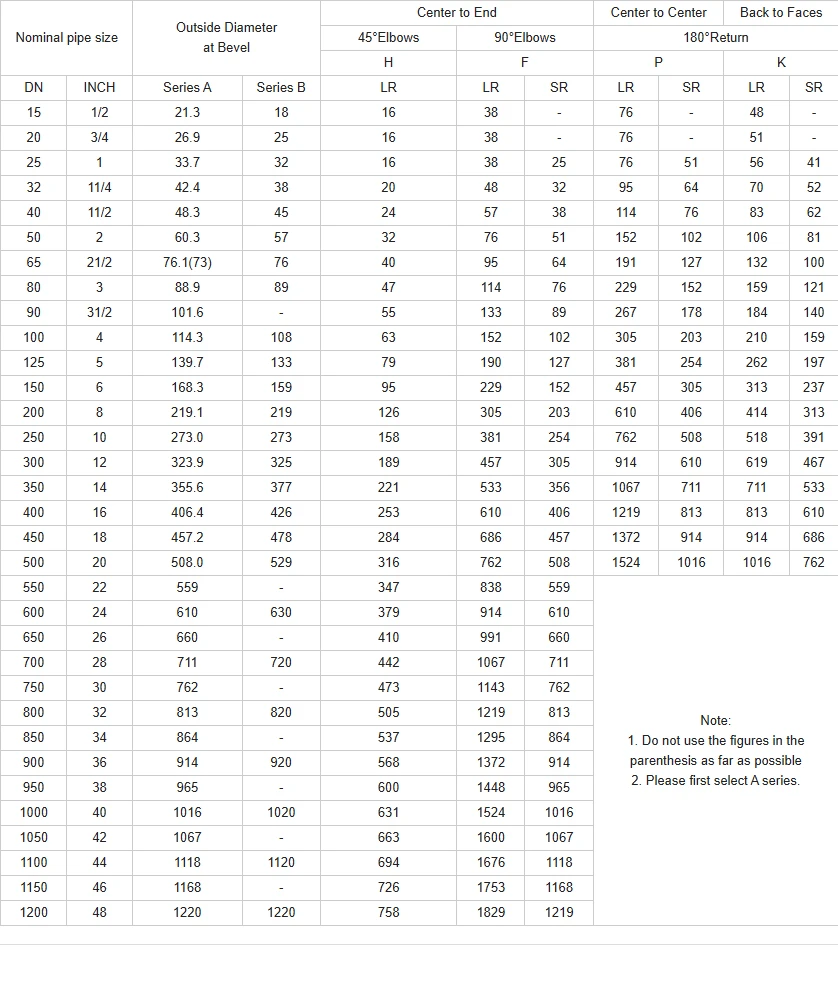

Τραπέζι μεγέθους αγκώνων
