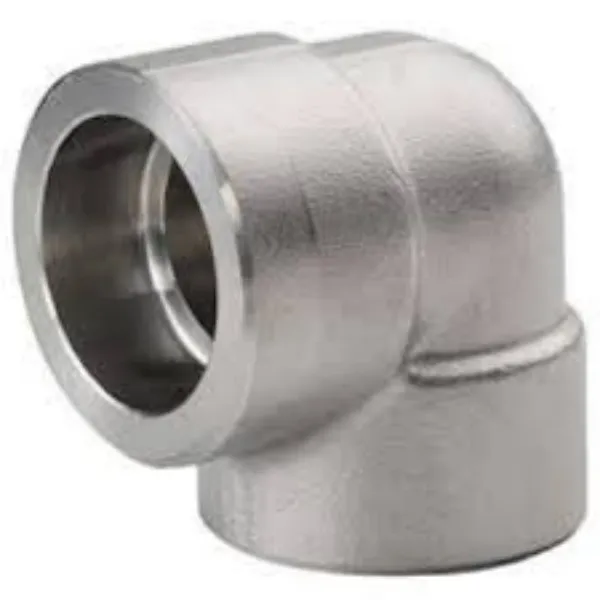

Υποδοχή συγκόλλησης αγκώνα
Η σφυρήλατη υποδοχή συγκόλλησης ASME B16.11 είναι διαθέσιμη σε 90 μοίρες και 45 μοίρες που χρησιμοποιείται για τη σύνδεση του σωλήνα ASME με εξαρτήματα ή βαλβίδες με συγκόλληση με σφράγιση φιλέτου. Το βάρος είναι μικρό λόγω των μικρών διαστάσεων. Και έχει ποικιλία χαρακτηριστικών, όπως αξιοπιστία, ανθεκτικότητα και ακρίβεια διαστάσεων. Υπάρχουν 3 ονομασίες πίεσης που ανήκουν στην κατηγορία 3000, 6000 και 9000.
Κλάση 3000 Ebow: για χρήση με χαλύβδινο σωλήνα Sch 80.
Κλάση 6000 Ebow: για ταίριασμα με χαλύβδινο σωλήνα Sch 160.
Κλάση 9000 Ebow: για σύνδεση με χαλύβδινο σωλήνα Sch XXS
Τα Socket Weld Fittings είναι μια οικογένεια εξαρτημάτων σφυρηλάτησης υψηλής πίεσης που χρησιμοποιούνται μόνο σε συνδυασμό με το ANSI Pipe και διατίθενται στην ίδια σειρά μεγεθών.
Παρόλο που υπάρχουν κάποιες ομοιότητες μεταξύ των σχημάτων των δύο συγκολλήσεων, η συγκόλληση με υποδοχή εξακολουθεί να θεωρείται διαφορετική από τη συγκόλληση φιλέτου.
Προδιαγραφές εξαρτημάτων συγκόλλησης υποδοχών ASME B16.11
| Σχήμα | Ίσια και Μειωτικά Εξαρτήματα |
| Εύρος Μεγεθών | 1/8" - 4" / DN6 - DN100 |
| Εκτίμηση πίεσης | Κατηγορία 3000 λίβρες, 6000 λίβρες, 9000 λίβρες |
| Πρότυπο | ASME B16.11, BS3799 |
| Ανθρακούχο χάλυβα | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Κραματοποιημένος χάλυβας | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Ανοξείδωτο ατσάλι | ASTM A182 F304% 2f304L% 2f304H% 2c F316% 2f316L % 2c F310S% 2c F317% 2c F347% 2c F904L |
Σήμανση και επιθεώρηση αγκώνα συγκόλλησης γαλβανισμένης υποδοχής
Πακέτο εξαρτημάτων αγκώνων συγκόλλησης υποδοχών
Συσκευάστε όλους τους αγκώνες SW σε χαρτοκιβώτια.
Κολλήστε ετικέτα σε όλα τα χαρτοκιβώτια.
Βάλτε χαρτοκιβώτια σε ξύλινο κουτί.
Κάντε σήμα αποστολής στο ξύλινο κουτί.
ASME B16.11 Διαστάσεις αγκώνα συγκόλλησης υποδοχής
| ΔΝ | ΝΠΣ | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| λεωφ | ελάχ | λεωφ | ελάχ | λεωφ | ελάχ | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Το ομοιόμορφο πάχος γύρω από την οπή υποδοχής δεν πρέπει να είναι μικρότερο από τη μέση τιμή, το πάχος σε μερικές περιοχές μπορεί να είναι το ελάχιστο. ένας.
2) Λαμβάνοντας υπόψη την ανοχή της εξωτερικής διαμέτρου του σωλήνα, οι διάμετροι κάποιας οπής υποδοχής μπορεί να είναι λίγο μεγαλύτερες από αυτές που καθορίζονται στο B16.11.
3) Όταν τα μεγέθη των σωλήνων σύνδεσης δεν είναι σύμφωνα με αυτά που καθορίζονται σε αυτόν τον κατάλογο, τα μεγέθη των σωλήνων σύνδεσης πρέπει να παρέχονται στην προδιαγραφή αγοράς.
4) Όταν τα εξαρτήματα μειώνονται, τα μεγέθη της δομής πρέπει να είναι ίδια με αυτά των ευθύγραμμων εξαρτημάτων και το BJD θα υποβάλλεται σε μηχανική κατεργασία σύμφωνα με τα αντίστοιχα άκρα μείωσης.
5) Το εξάρτημα μπορεί επίσης να κατασκευαστεί ως μικτές συνδέσεις SW και THRD.
